Duze de sistem de pulverizare cu ultrasunete

Care este principiul atomizării cu ultrasunete:

Sursa de alimentare cu ultrasunete convertește tensiunea de 50/60 Hz la energie electrică de înaltă frecvență. Această energie electrică este transmisă unui traductor piezoelectric cu convertorul, unde este schimbată în vibrații mecanice. Vibrațiile cu ultrasunete sunt intensificate de sondă și concentrate la vârful în cazul în care are loc atomizarea.

Există mai multe caracteristici demne de remarcat. Sondele / coarnele pot fi montate sau fixate numai în punctul nodal (punct fără activitate). Pentru aplicații care implică o interfață cu o cameră de vid sau un alt tip de cameră de reacție chimică, sonda poate fi prelucrată cu o flanșă de montare care se fixează într-un port existent pe reactor.

Toate sondele sunt fabricate din aliaj de titan de înaltă rezistență (Ti-6Al-4V). Acest aliaj prezintă, de asemenea, o rezistență excepțională la atacuri chimice.

Sondele prezentate mai sus prezintă o suprafață atomizantă în formă de con. Scopul său este de a răspândi spray-ul. Unele aplicații necesită ca spray-ul să fie foarte îngust. În aceste cazuri, suprafața atomizoare este sculptată într-o suprafață plană sau aproape plană. În funcție de cerințele de lățime ale modelului de pulverizare și de debitul necesar, suprafața atomizantă poate avea un diametru foarte mic sau o secțiune extinsă, plană.

Configurația din stânga arată modelul de pulverizare în formă de con rezultat din suprafața atomizoare în formă conică. De obicei, este recomandat pentru utilizarea în aplicații în cazul în care cantități foarte mici de material urmează să fie livrate sau în cazul în care debitele sunt foarte mici. o formă cilindrică de pulverizare utilizată în aplicații în care debitul poate fi relativ ridicat, dar în care întinderea laterală a modelului de pulverizare trebuie să fie limitată.

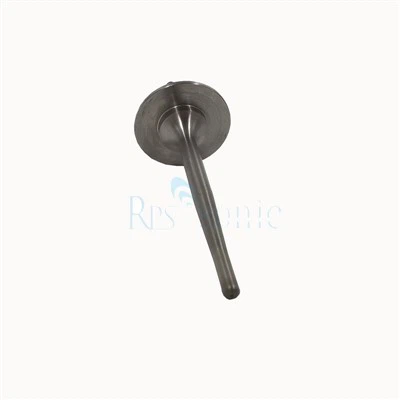

Introducerea atomizorului cu ultrasunete la temperaturi ridicate

Traductoarele piezoelectrice care cuprind elementele active ale duzelor cu ultrasunete sunt limitate în ceea ce privește temperatura maximă de funcționare. Limita se caracterizează prin punctul Curie, definit ca temperatura la care proprietatea piezoelectrică a unui material dispare, ca urmare a pierderii polarizării sale permanente. Pentru traductoarele de plumb zirconatetitanate utilizate în duze cu ultrasunete, punctul Curie este puțin peste 300 de grade C.

Cu toate acestea, acest lucru nu înseamnă că traductoarele pot fi operate la temperaturi oriunde în apropierea acestei limite, deoarece degradarea performanței piezoelectrice se degradează treptat, nu brusc, odată cu creșterea temperaturii de funcționare. O limită superioară practică este de aproximativ 150 de grade C. Nu există o limită de temperatură mai scăzută.

Prin urmare, duza care încorporează aceste traductoare este, de asemenea, limitată în ceea ce privește temperatura de funcționare, atât în ceea ce privește mediul în care pot fi plasate, cât și temperatura lichidului care trece prin ele. Au fost dezvoltate metode pentru răcirea cu aer sau gaz, astfel încât să fie posibilă funcționarea duzelor la temperaturi ridicate în anumite circumstanțe. Un alt factor care trebuie inclus în ecuația termică este că duzele în sine generează o anumită căldură. Este posibil ca o duză care funcționează la o putere mare și la o amplitudine de 100% să experimenteze o creștere a temperaturii de 30 de grade C. Deși acesta reprezintă un caz extrem, acest factor trebuie amintit în evaluarea a ceea ce, dacă este cazul, este necesară răcirea. Deci, atomizor cu ultrasunete la temperaturi ridicate necesită o barieră de temperatură bună și sistem de răcire.

Care sunt informațiile de care vom avea nevoie înainte de a vă recomanda echipamentul adecvat.

Ce putem face pentru tine :

În funcție de cerința dvs., vă putem recomanda atomizor adecvat . de asemenea, poate personaliza atomizor cu ultrasunete pentru tine.

Dacă este posibil, ne puteți trimite eșantion pentru testare, astfel încât să puteți confirma atomizarea înainte de comandă.

Dacă aveți nevoie de mașină de pulverizare cu atomizare cu ultrasunete complet automată, putem proiecta pentru tine , și producerea mașinii în funcție de cerințele dumneavoastră.
